カーMDチェンジャーの修理

弟から、「カーMDチェンジャーがおかしい」という話を聞いて、修理してみました。

MD1.JPG -
30,985BYTES
機種はSANYO製のMDX−1という機種で、どうもSANYOのカーMDチェンジャー第一号機のようです。なぜか、これ以降SANYOはカーMDチェンジャーを出していません。レアなものかもしれません。

で、症状はというと、この機種は3枚までMDを入れておけるのですが、MDを吸い込まなくなってしまったということです。変な音がするということから、ベルトが滑っているか、はたまたギアが壊れたかというところかと思います。

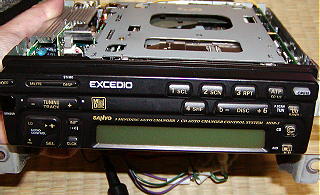

MD2.JPG -
34,749BYTES 取り外して、とりあえず分解してみました。この状態で動作させながら調べてみると、やはりMDのローディング機構がうまく動いていないことがわかりました。

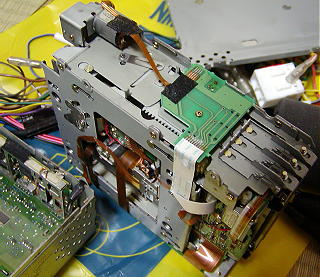

MD3.JPG -
44,861BYTES MDのチェンジャ部分を取り外します。これは底の基盤とコネクタでつながっているだけで、ネジを緩めて引っ張るだけで取り外せました。この部分の後ろの方から変な音がしていました。

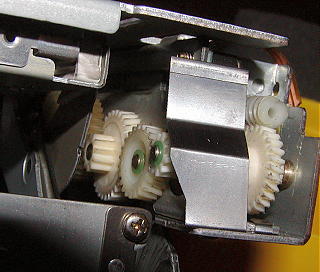

MD4.JPG -
34,317BYTES 上記チェンジャユニットを後方から見たところです。いくつか見えるギアのうち、手前から2番目のギアがおかしいようです。

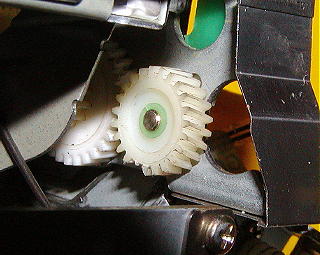

MD5.JPG -
34,709BYTES モータ側を外してみてわかりました。見事に歯が欠けています。

原因はわかったとして、修理方法には2つの方法が考えられます。

1.メーカから補修部品を取り寄せる
2.このギアを修理する

「メーカから補修部品を取り寄せる」・・・もちろんこれが最適な修理方法です。デオデオのテクノシティにいって、取り寄せてもらうようにお願いしたのですが、10日後に帰ってきた答えは「製造完了後6年以上たった製品であり、すでに部品がありません」とのことでした。となると、残るは「このギアを修理する」ということになります。

実際の作成手順は次のページへ
