★スライドストップの変形防止・確実化★

加工してみる

　理屈が飲めたら手を動かしてみましょう。

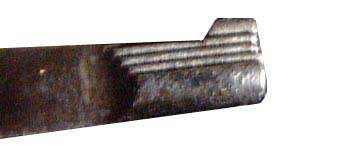

まずノーマルの形状

　だいたいこんな形状です。

まず最初に

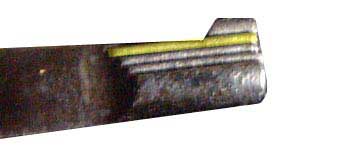

　指かけのセレーションの一番上を削り落とします。
黄色く示した部分をスライドストップの平面まで削ります。

次に

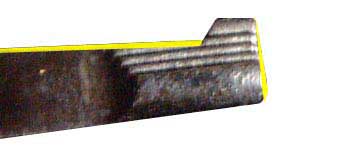

　スライドストップの上面と後方、黄色く示した部分を削ります。
　ストップ軸側は削る必要が無く、後ろ方向に深くなればＯＫです。

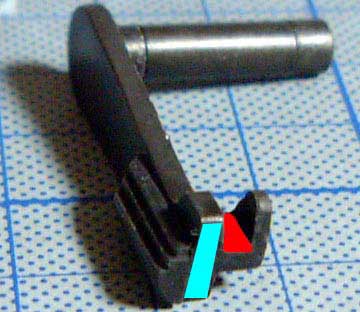

　青く示した面だけ削ればＯＫです。指かけ部分は残した方がいいでしょう。
　プランジャーが接触しなくなると、動作中にスライドストップが抜ける恐れがあるので慎重に…。
さらに、赤く示した部分も削ります。
でないと、スライドストップの上昇量が足りません。

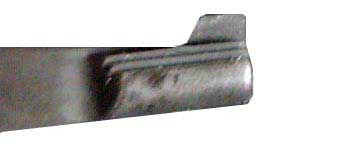

出来上がり

大体こんな形状になります。
ＷＡのウィルソン系がこんな形状ですので、参考になります。

以上で、通常ストップがかかる際に変形する可能性が低くなります。
加工後は黒染めしてあります。

あくまで一案なので、さらに良いアイデアがあれば試してみてください。
